Bureau-orgel

























Handig meubelformaat en toch een echt orgel!


Dispositie: Manuaal van Bc, C-f '''

 Bas

   Discant
     Traverso  8'
 Holpijp  8'  Holpijp  8'
 Fluyt  4'  Fluyt  4'
 Quintfluyt  3'  Quint  3'
 Octaaf  2'  Octaaf  2'
 Fluyt  2'

















De kast van dit huispijporgel is vervaardigd van europees eiken met noten fineer.

De windvoorziening bestaat uit een rechtsopgaande schepbalg, welke de daarbovenliggende magazijnbalg voedt en wordt met de rechter voet getreden. Dit geeft een zeer ontspannen rustige

en stabiele orgelwind.
Winddruk:~ 50 mm waterkolom

Toonhoogte: a = 440 Hz
Bij transponeren van halve toon lager a = 415 Hz.
Stemming: Evenredig/ gelijkzwevend.



Linkerzijkant bureau-orgel 2

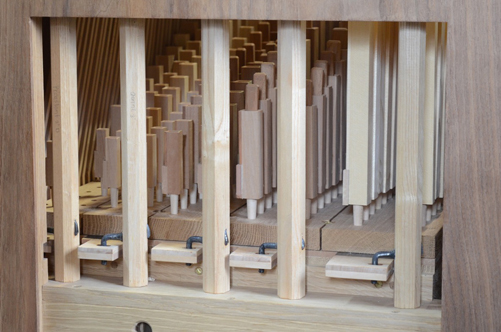

Het register gedeelte (links) van het bureau-orgel; links-onder de sleep van de Holpijp 8', daarboven van de Fluyt 4' en naar rechts Octaaf 2' Quintfluyt 3' en geheel rechts de sleep van de Fluyt 2'. Let op de gesmede haken; een ambachtelijk maar ook een degelijk recept!



Lessenaar

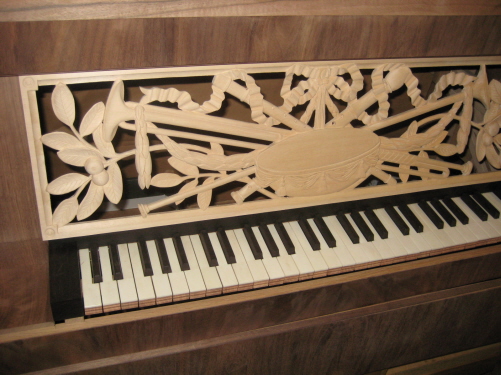

Het snijwerk is gereed en passend gemaakt in de orgelkast. Het bladmotief is dat van de notenboom (kast is van notenhout, nog onbehandeld); in het midden muziekinstrumenten, omgeven door slingers en guirlande.



Klaviatuur

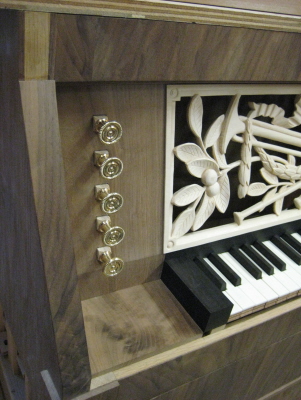

De registerknoppen zijn op maat gemaakt voor dit instrument tot in datail afgewerkt met een kartel aan de buitenrand, uitgevoerd in geelkoper.

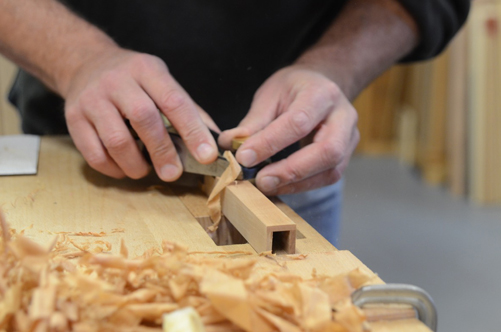

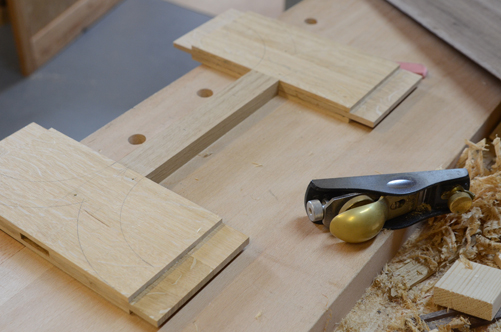

Als de pijpen verlijmd zijn worden ze met een fijne schaaf glad geschaafd.

























De kleinste pijpen van de Fluyt 4’.

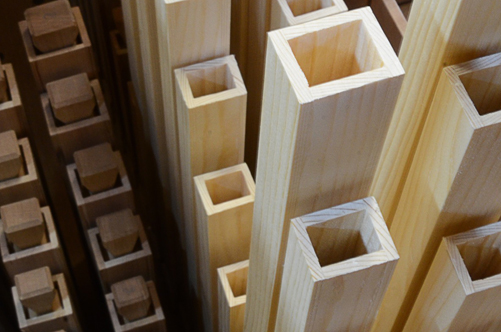

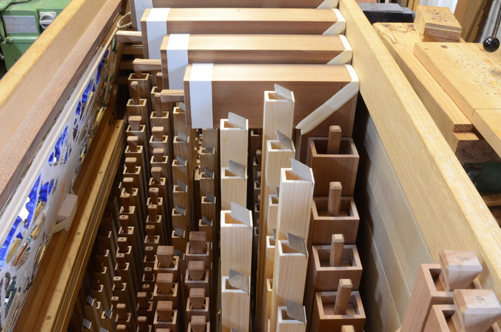

De huidige bezetting van het bureauorgel, Holpijp 8, Traverso 8’D en de Fluyt 4’.
























Vanaf c” is de Traverso overblazend en krijgt dan ook een dubbele corpuslengte.





















Als het snijwerk verguld is volgt het inkleuren van verschillende delen en de afwerking.Er zijn nog diverse nabewerkingen nodig voor dat het in het orgel geplaatst kan worden.

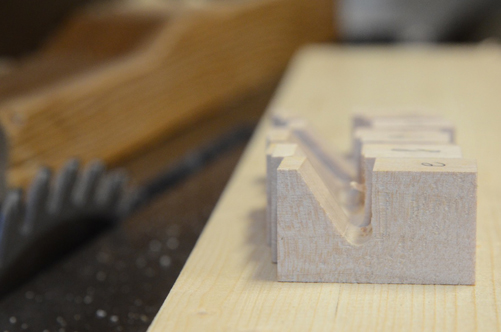

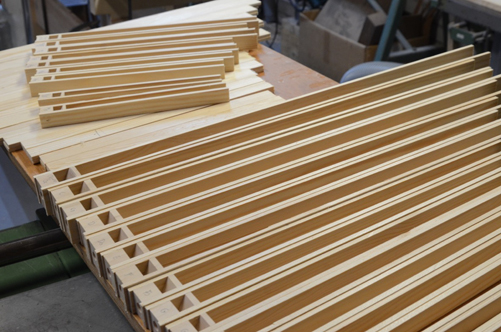

Op de zaagtafel liggen een aantal kernen klaar. De volgende stap is het verlijmen met de zijwanden.

























De zijwanden van de pijpen zijn verlijmd met de kernen.

























Omdat het orgel een transpositieklavier heeft is de laagste pijp een B contra.

























Onder het klavier de eerste pijpen van de Fluyt 2' bas.

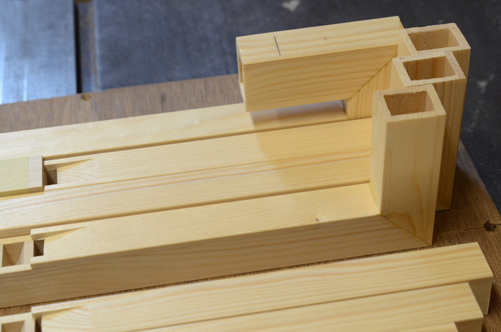

Onder het klavier staan heeft ook consequenties voor de lengte van de pijpen. Gelukkig kunnen ze verkropt worden.

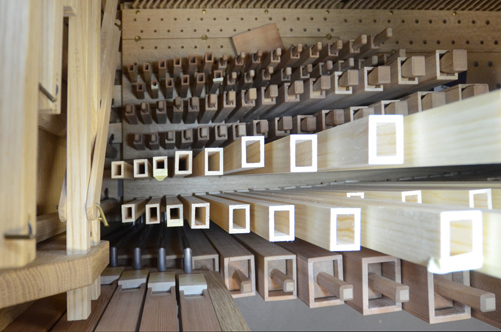

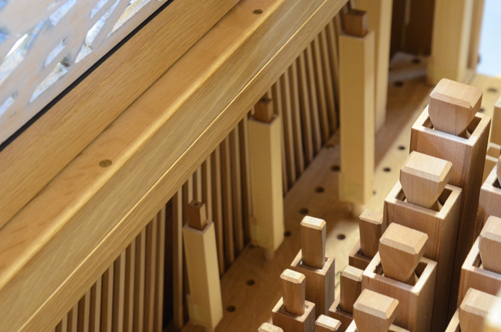

Een kijkje door de zijwand. Uiterst rechts zijn onder het klavier,  twee kleine pijpen te zien van de Fluyt 2'. In het midden staan de pijpen van de Octaaf 2'.

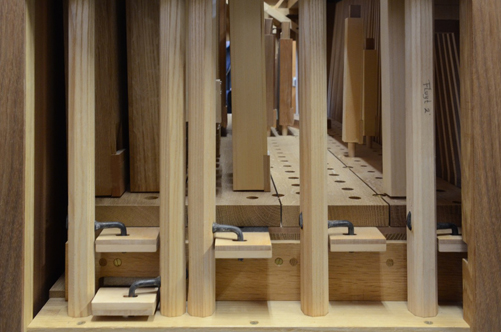

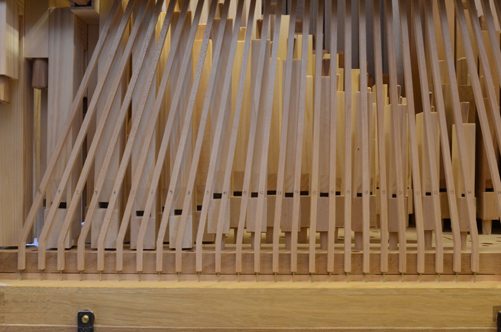

De Fluyt 2’ “gevangen” achter de stekers.

























De achterkant van het klavier rust op de eiken lat en de voorzijde op de stekers, daaronder staan de pijpen van de Fluyt.

























Op de stok is er, tussen de Fluyt en de Octaaf,  nog ruimte voor de Quintfluyt.

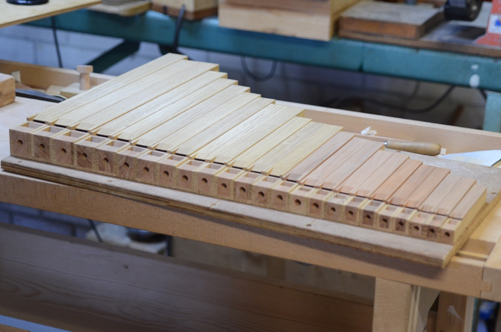

Een groot deel van de Quintfluit ligt al klaar.

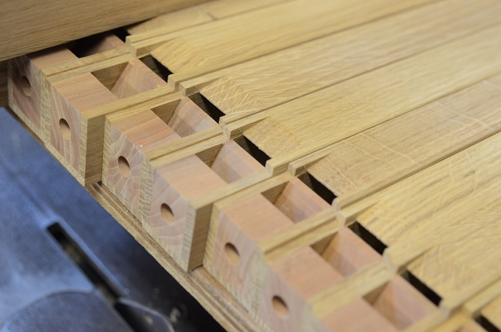

Het corpus van de Quintfluyt is gemaakt van eikenhout.

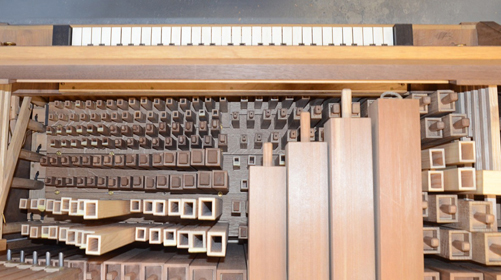

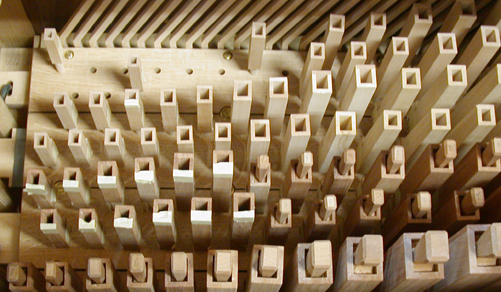

Alle plaatsen zijn bezet. Nu volgt het afwerken van het pijpwerk en de eindintonatie.























De tijdelijke stemoplossing maakt plaats voor een definitie. Alle open pijpen krijgen een stemkleppen van orgelmetaal.

























De laatste pijpjes van de Octaaf 2’ liggen nog op de werkbank. Inmiddels zijn ook die geplaatst.

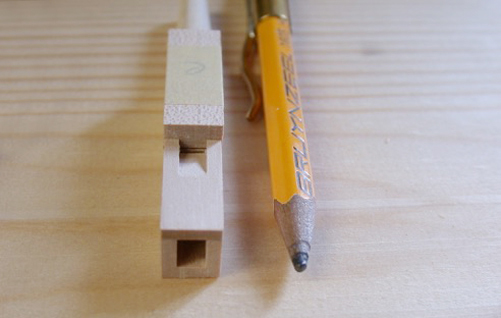

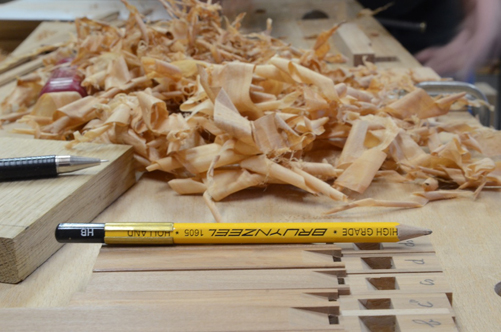

Door het potlood krijgt men een indruk van de grootte van de kleinste pijpen.

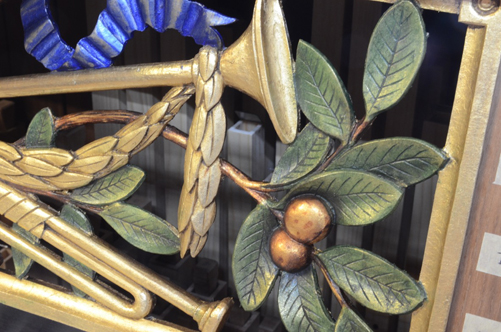

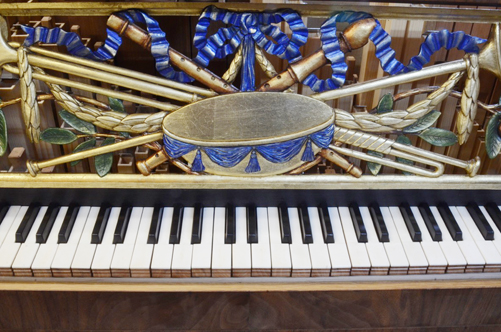

Het snijwerk is prachtig gekleurd, feestelijk blauw en natuurtinten.

























In het snijwerk wordt de link gelegd naar de gebruikte houtsoort van de orgelkas.

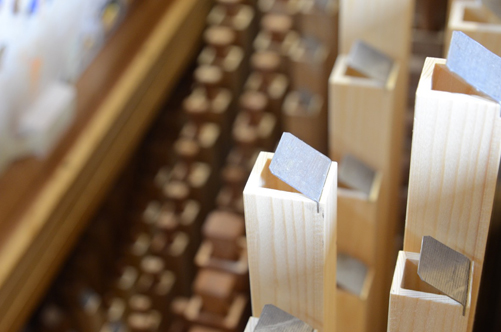

Al het open pijpwerk is nu voorzien van stemkleppen.

























Stemklep Traverso 8 voet discant.

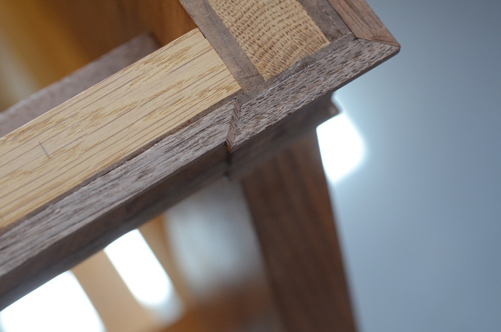

De achterzijde van zijpanelen met hun hout-verbinding.

























De voorzijde van de middenlijst met eenvoudige versiering op de zijstijlen.
De bakstukken moeten nog worden ‘gevormd’.

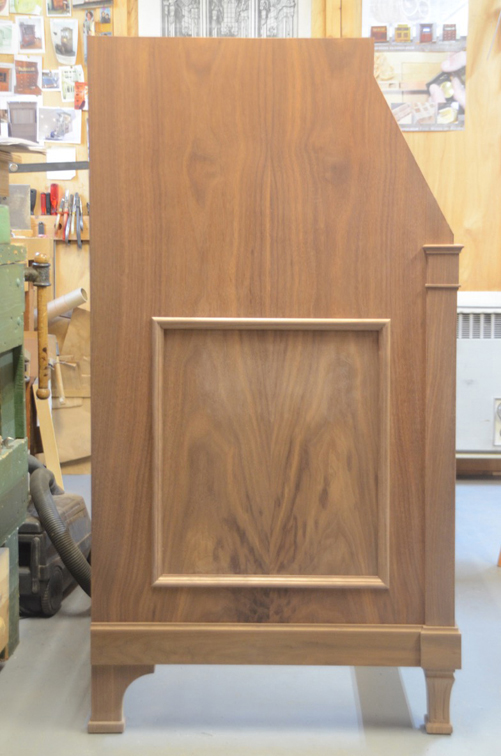

 De voet- en midden-lijst zijn aangebracht. Het zijpaneel is uitneembaar.



Inmiddels al het lijstwerk aangepast en is de deksel van het orgel ook klaar.

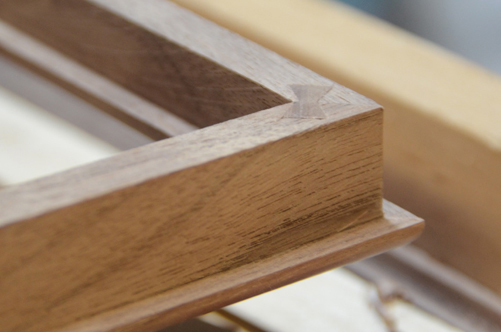

De verspringen in het lijstwerk maken zeer kleine verstekken noodzakelijk.

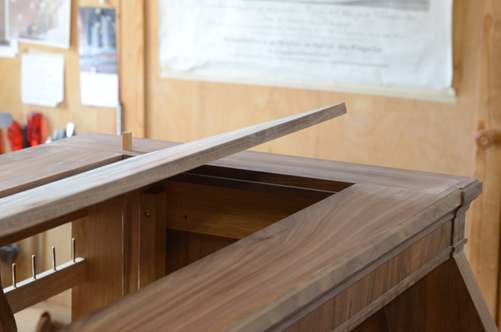

Op verzoek van de eigenaar is in de deksel een klep aangebracht om de geluidssterkte te kunnen regelen.

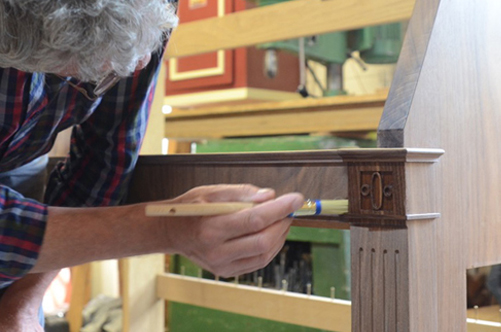

De kas wordt in de olie gezet. Duidelijk is het verschil te zien.

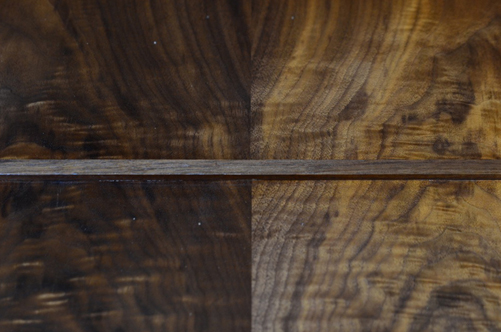

De olie kleurt het notenhout mooi donker.

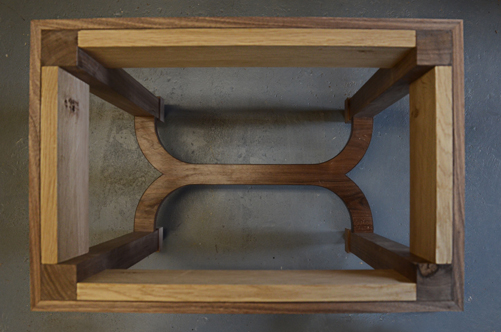

De basis voor de orgelkruk is eiken. Dit wordt belegd met een laag fineer van 3 mm.

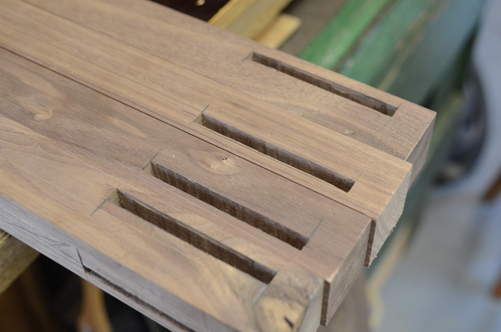

Voor de poten wordt massief noten gebruikt.

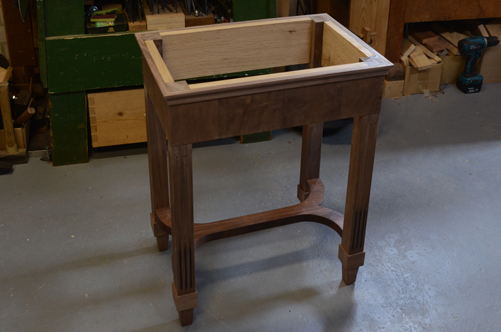

Een elegante vertoning, in dezelfde stijl als het orgel.

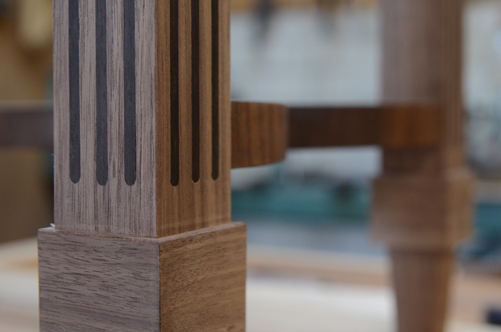

Iedere poot is ingelegd met 6 strookjes ebbenhout, totaal 24 stuks.

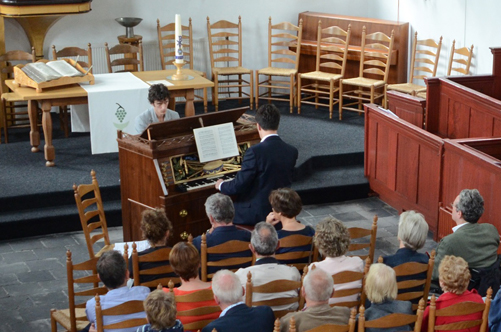

Zaterdag 20 juni 2015 heeft de overdracht van het bureau-orgel aan de eigenaar plaatsgevonden  in de Protestantse Kerk te Koekange. Daarna is het gepresenteerd met een concert door Wout van der Linden uit Brakel.

Bekijk de bouw van dit orgel ook het blog: Bureau orgel
