Het kistorgel met 5 stemmen in de bas en 7 in de discantis op 27 februari 2010 opgeleverd!

Op 27 februari is het orgel officieel overgedragen aan de eigenaar te Noorwegen. Dit vond plaats in de Ned Herv. kerk te Kolderveen (Dr.). Organist/componist Gerrit 't Hart te Ermelo heeft verschillende klank-registraties (karakters) laten horen, gevolgd door een klein concert.

Na de overdracht en het concert hebben velen het instrument bekeken en bespeeld, voordat het definitief naar Noorwegen zou verhuizen.

Het was een geslaagde middag met veel enthousiaste bezoekers! Ceremonieel werd de gesmede voettrede, de sleutel voor de toegang tot de wind, aan de eigenaar A.L.H. Stolk te Herand (Noorwegen)  overgedragen door orgelmaker Rini Wimmenhove.

Kolderveen presentatie

                                                                                         Foto: Wieger van Asperen

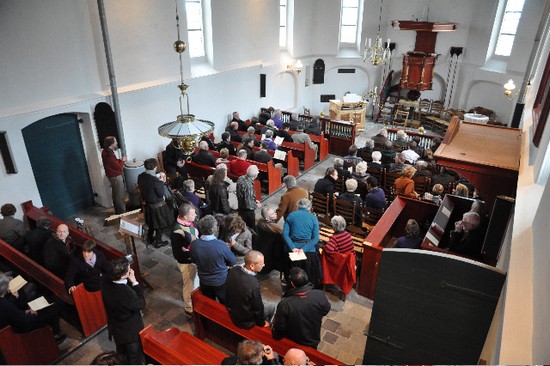

Boven: Een goed gevulde kerk zorgde voor een aangename sfeer!

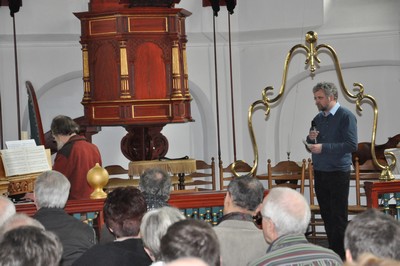

Onder: Organist Gerrit 't Hart geeft een klank demonstratie met toelichting door de orgelmaker.

Klankdemonstratie

                                                                                         Foto: Wieger van Asperen



De Bouw van het kistorgel

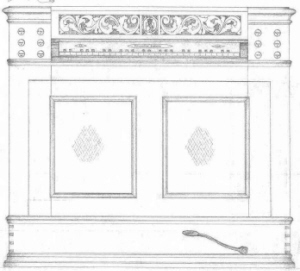

Vooraanzicht Kistorgel























Ontwerptekening van het kistorgel.



Dispositie:

Bas                                    Discant

Holpijp     8'                      Holpijp    8'

                                          Prestant   4'

Roerfluit   4'                      Roerfluit  4'

Quintfluit 3'                      Quint       3'

Octaaf      2'                      Octaaf      2'

                                          Terts

Regaal      8'                      Regaal      8'



Toonhoogte: a = 440 Hz
Bij transponeren van halve toon lager a = 415 Hz.

Windruk 56mm w.k.

De kast wordt van berkenhout vervaardigd. De wind zal worden geleverd door een spaanbalg, welke gevoed wordt door de daaronder liggende schepbalg, getreden door de rechter voet. Er kan zowel aan de klavierzijde als aan de achterzijde getreden worden. Op dit instrument zal dus gemusiceerd worden met eigen (voet)kracht, wat zeker een zeer rustige orgel-adem geeft!



De Windlade

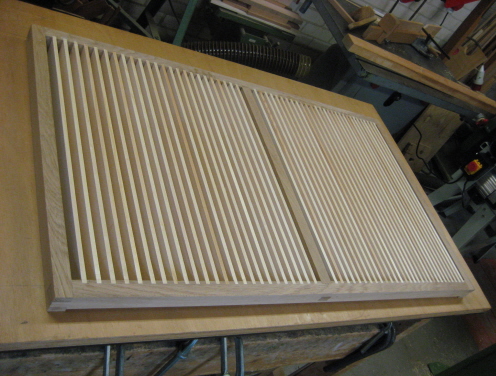

Hieronder het begin van het kistorgel, het cancellenraam met scheien.

Cancellenraam

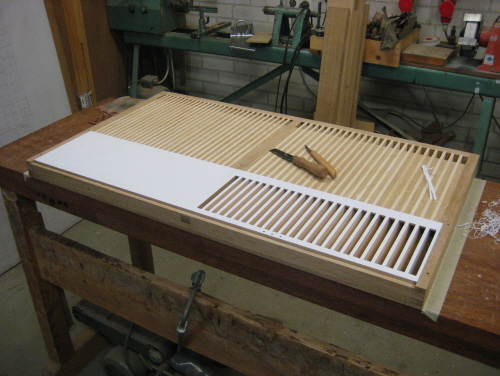

Tussen de scheien zijn de 'sponsels' gelijmd, geheel op ambachtelijke en degelijke wijze gemaakt. Om een goede ventielafdichting te garanderen is ter plaatse van deze openingen dik papier geplakt. Hieronder ziet u de Bas-zijde uitgesneden, terwijl de Discant-zijde nog gedaan moet worden. Hierna worden de ventiel-stiften geplaatst met daarna de windkas.

Ventielopeningen



Het orgel heeft 5 stemmen in de Bas en 7(!) stemmen in de discant; dat zou een onevenredige registerverdeling geven. Daarom is het discant-register van de Regaal 8' links te bedienen, zodat er zowel aan de linker als de rechterzijde 6 registertrekkers zijn. Symetrisch dus.



Windlade met slepen

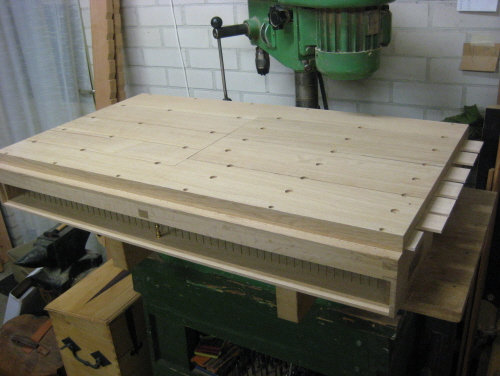

Hier ziet u de windlade in zijn geheel. Rechts vooraan van de windkas is nog net iets van de opening te zien, waarop het windkanaal aangesloten zal worden. De gaten voor de pijpen kunnen geboord worden.



Het pijpwerk

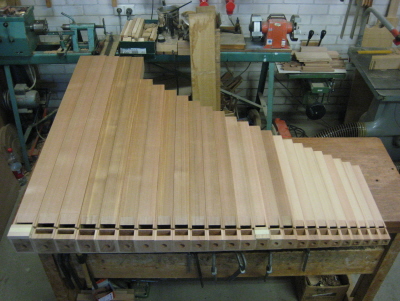

Holpijp 8' Bas

De Holpijp 8' van ceder; alle pijpen hebben nog overlengte, zodat ze later in later stadium op lengte afgezaagd kunnen worden.



Roerfluit 4'

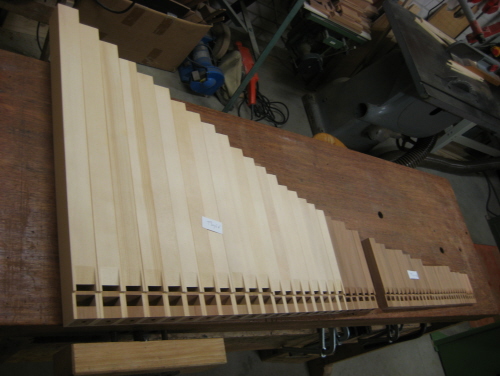

Roerfluit 4', het groot octaaf en een gedeelte van het klein octaaf van spruce. Overige is van appelhout. Vanaf c° zullen er roeren aangebracht worden.

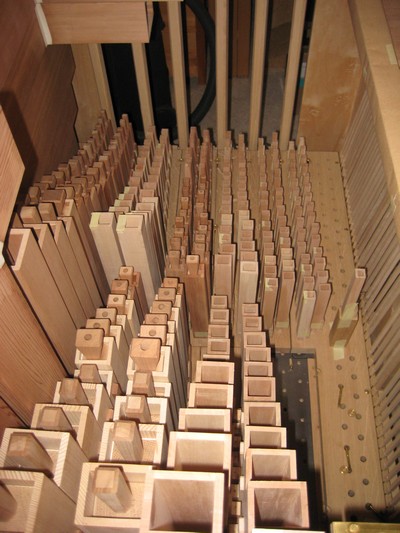

Pijpwerk

De Bas van bovenaf gezien, de Quintfluit is als enige labiaal nog niet geplaatst. Daarvan is nog juist een deel van de sleep te zien (zwarte deel).



Het 'kastwerk'



 Onderkast

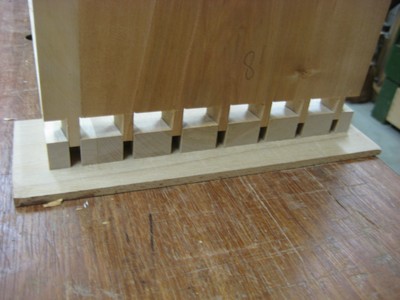

 Een van de hoeken van de onderkast met 'zwaluwstaarten'.

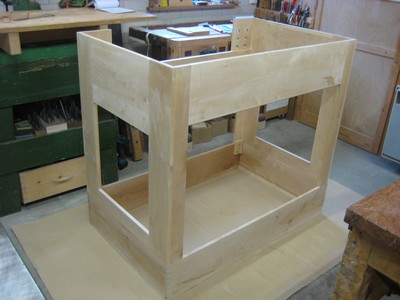

Bovenkast

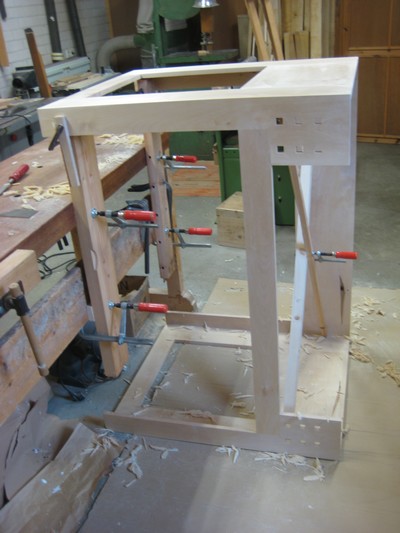

De bovenkast in bewerking.



De bovenkast is zo uitgevoerd dat wanneer deze van de onderkast genomen wordt, het knieschot en de achterwand er gewoon erin kunnen blijven.



Onder en bovenkast

Berken onder en bovenkast van achteren gezien.

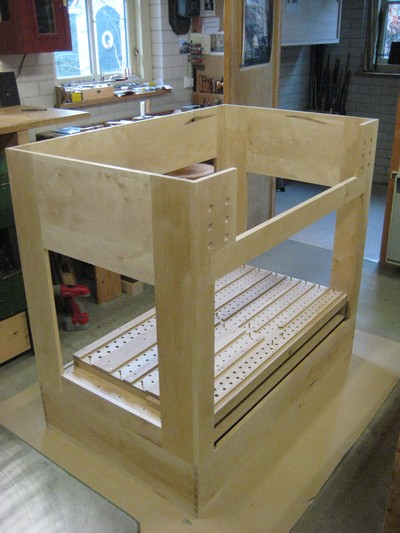

Kast met lade

Onder en bovenkast van voren gezien. De windlade is geplaatst.  In de onderkast komt de windvoorziening.





Kistorgel

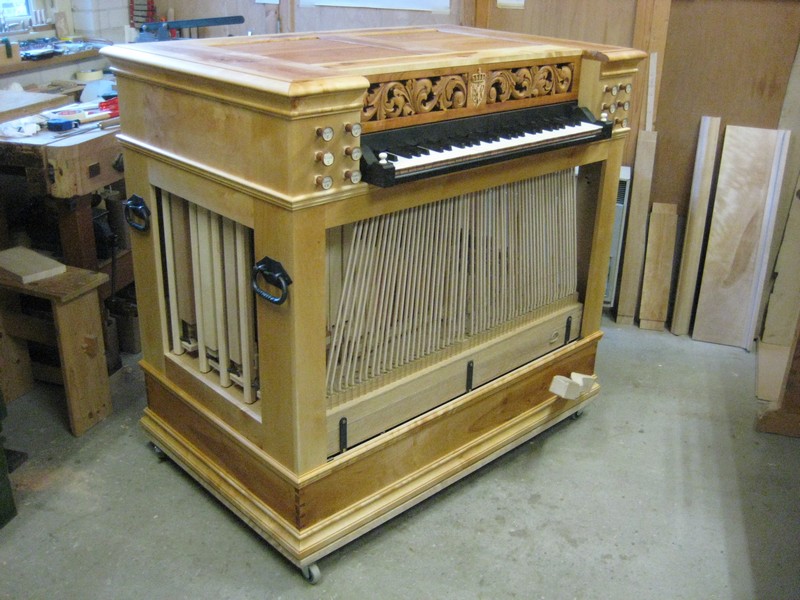

Kistorgel op verrijdbaar plateau, voor en achterschot zijn hier niet geplaatst. De trede is een noodtrede; alleen voor gebruik in de werkplaats, ook aan de achterzijde is een mogelijkheid om de balg met de hand te pompen.

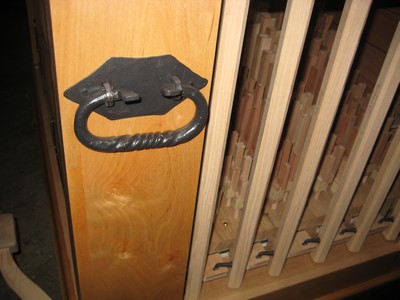

Handvat

Een van de handgesmeedde handvatten, zodat het orgel goed te 'vatten' is. Rechts de registerwellen en een klein gedeelte van het discant pijpwerk.

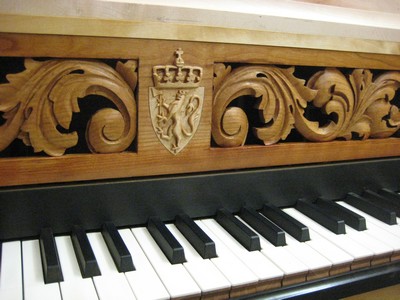

Snijwerk

Het snijwerk; gesneden uit kersenhout met in het midden het wapen van Noorwegen (toekomstige bestemming van het kistorgel), uitgevoerd in esdoorn.

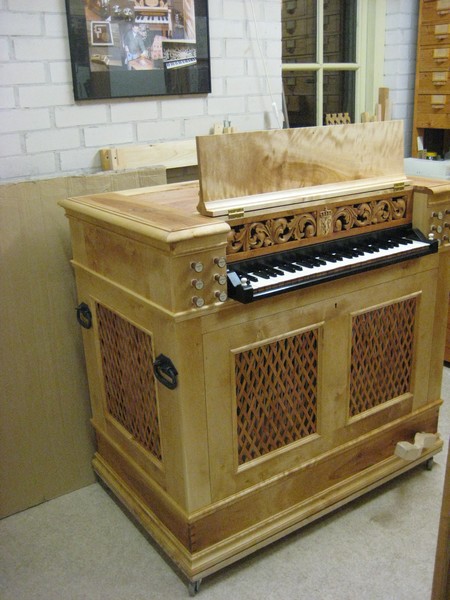

Kast met panelen

De kast is voorzien panelen met gevlochten (kersen)hout; door het open karakter is een goede klankuitstraling gewaarborgd. De lijsten zijn van berken, waardoor er een goed contrast ontstaat.

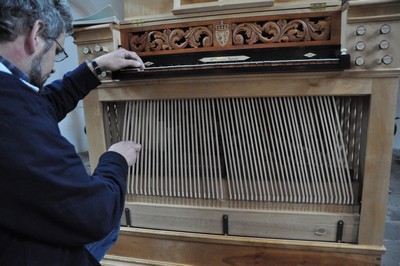

Regaal stemmen

                  Het stemmen van de Regaal 8'





             En klaar voor het musiseren.....!

Kistogel gereed

Kast en kruk gereed; het orgel staat op een klein verrijdbaar plateau.





Het Regeerwerk

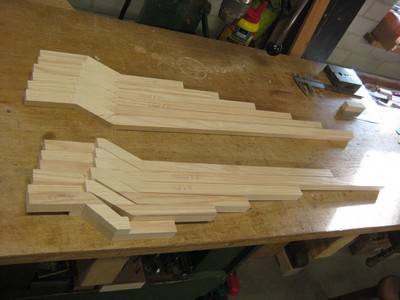

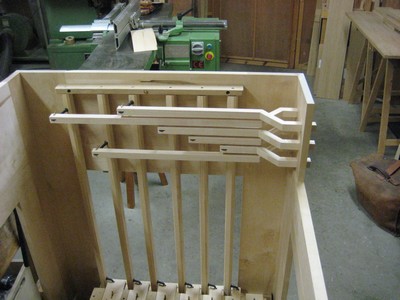

Registerstangen 1

Registerstangen in aanmaak; driedimensionaal



Registerstangen 2

Discant zijde van binnenuit gezien, van voren zijn de register- knoppen in twee rijen van drie gerangschikt.

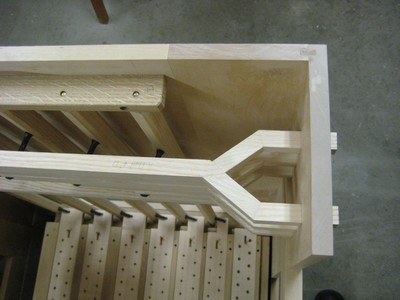

Registerstangen 2

Bovenaanzicht discant





Klavier kistorgel



Hierboven het klavier voor het kistorgel, de vertanding aan de voorzijde heeft te maken met de vrijloop van de stekers bij ingesschoven klavier. Ondertoetsen zijn belegd met het beste been (bot) en de semi- toetsen hebben een ebbenhouten opdikking. De basis is van appelhout.

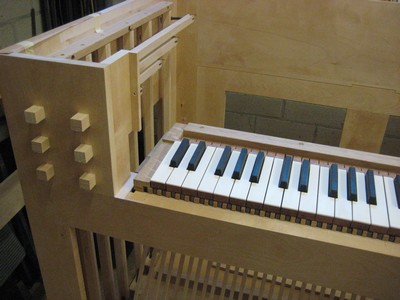

Klavier in orgel

Hier is te zien dat het voorste gedeelte van het klavierraam vrij ligt van de stekers; hiervoor komt nog een ebben strook, dus dan ziet men niets meer van die 'vertanding'. Onder is nog juist het stekermechaniek te zien.



Registeropschriften links

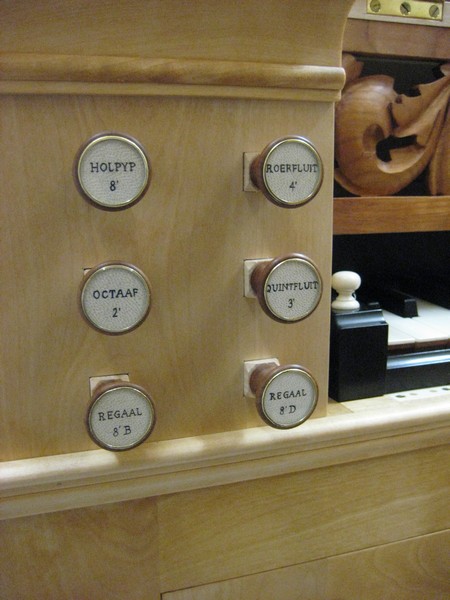

De registeropschriften aan de linker zijde; knoppen van appelhout met daarin de registernamen geschreven op perkament, welke worden afgedekt door glas met koperen randen. Kaligrafie door Jaline Schaak-Wimmenhove.



De longen van het orgel (windvoorziening)



Schepbalg

Hierboven een gedeelte van het scharnier van de schepbalg in aanmaak. Dit scharnier bestaat uit 14 touwen van de beste kwaliteit. De uiteinden worden met houten spijkers geborgd en verder uitgeplozen en op het balgblad gelijmd met huidenlijm. Aan de bovenzijde is nog juist de opening voor het inlaatventiel te zien.



Spanen voor de balgen

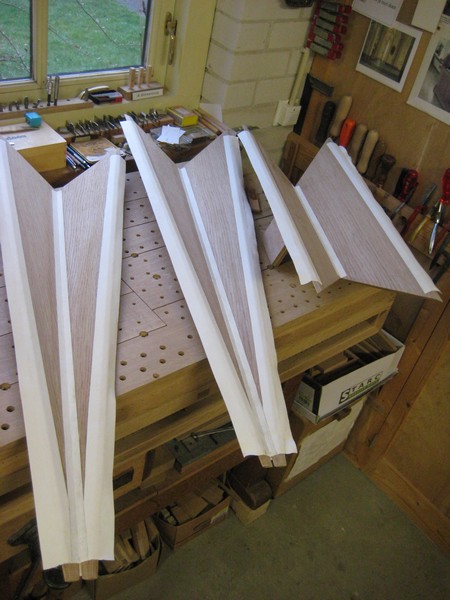

De spanen van de magazijnbalg, bijna klaar om tussen de balgbladen gelijmd te worden. Alleen nog de staaartstukken erop lijmen.

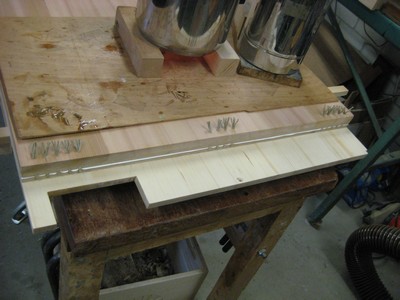

Magazijnbalg

Het scharnier van de magazijnbalg, uitgevoerd als spaanbalg. De touwen worden nu met warme lijm en houten spijkers vastgezet. Vooraan de uitsparing voor het windkanaal.

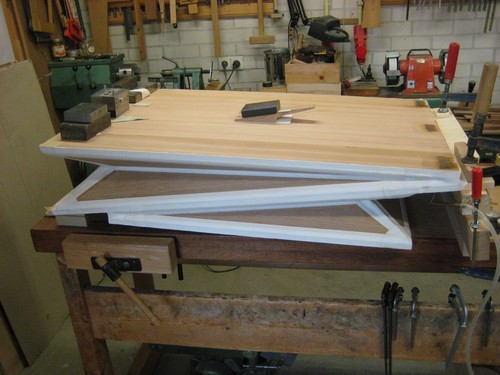

Balgentest

Alles is beplakt met wit schapeleer; uitvoering (wind)druktest m.b.v. ijzeren hulpgewichten. Rechts onder de schepbalg en links boven de magazijnbalg. In het midden hiervan het overdrukventiel.



Trede mechaniek



Trede mechaniek aan de onderzijde van de onderkast. Het windkanaaltje aan de balg ziet u nog juist links boven, deze is opgedeeld in twee stukken, zodat de bovenkast (welke de windlade bevat), van de onderkast genomen kan worden (handig met vervoer!).

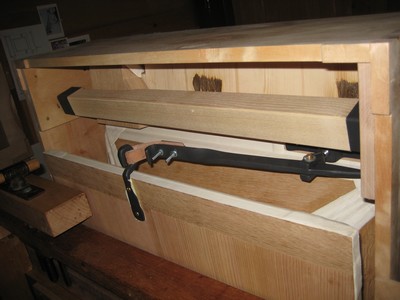

Trede mechaniek-onderdeel

Een onderdeel van het (trede) mechanisme



Heeft u vragen, of misschien belangstelling, schroom niet, maar neem contact op!
